概述

MinerU更新频率也相当频繁，在短短一个月内，更新了10个小版本。

本文结合最新版本v1.3.10，深入拆解下它进行文档解析时的内部操作细节。

环境准备

在之前的文章中，已经安装了magic-pdf(MinerU的解析包名)，先通过以下的命令进行升级。

pip install magic-pdf --upgrade

如果是第一次安装，不需要加--upgrade参数：

pip install magic-pdf

解析步骤拆解

下面根据官方提供的运行示例，一步步拆解具体的流程。

import os

# 导入必要的模块和类
from magic_pdf.data.data_reader_writer import FileBasedDataWriter, FileBasedDataReader
from magic_pdf.data.dataset import PymuDocDataset
from magic_pdf.model.doc_analyze_by_custom_model import doc_analyze
from magic_pdf.config.enums import SupportedPdfParseMethod

# 参数设置
pdf_file_name = "file.pdf"# 要处理的PDF文件路径，使用时替换为实际路径
name_without_suff = pdf_file_name.split(".")[0]  # 去除文件扩展名

# 准备环境
local_image_dir, local_md_dir = "output/images", "output"# 图片和输出目录
image_dir = str(os.path.basename(local_image_dir))  # 获取图片目录名

# 创建输出目录（如果不存在）
os.makedirs(local_image_dir, exist_ok=True)

# 初始化数据写入器
image_writer, md_writer = FileBasedDataWriter(local_image_dir), FileBasedDataWriter(
    local_md_dir
)

# 读取PDF文件内容
reader1 = FileBasedDataReader("")  # 初始化数据读取器
pdf_bytes = reader1.read(pdf_file_name)  # 读取PDF文件内容为字节流

# 处理流程
## 创建PDF数据集实例
ds = PymuDocDataset(pdf_bytes)  # 使用PDF字节流初始化数据集

## 推理阶段
if ds.classify() == SupportedPdfParseMethod.OCR:
    # 如果是OCR类型的PDF（扫描件/图片型PDF）
    infer_result = ds.apply(doc_analyze, ocr=True)  # 应用OCR模式的分析

    ## 处理管道
    pipe_result = infer_result.pipe_ocr_mode(image_writer)  # OCR模式的处理管道

else:
    # 如果是文本型PDF
    infer_result = ds.apply(doc_analyze, ocr=False)  # 应用普通文本模式的分析

    ## 处理管道
    pipe_result = infer_result.pipe_txt_mode(image_writer)  # 文本模式的处理管道

### 绘制模型分析结果到每页PDF
infer_result.draw_model(os.path.join(local_md_dir, f"{name_without_suff}_model.pdf"))

### 获取模型推理结果
model_inference_result = infer_result.get_infer_res()

### 绘制布局分析结果到每页PDF
pipe_result.draw_layout(os.path.join(local_md_dir, f"{name_without_suff}_layout.pdf"))

### 绘制文本块(span)分析结果到每页PDF
pipe_result.draw_span(os.path.join(local_md_dir, f"{name_without_suff}_spans.pdf"))

### 获取Markdown格式的内容
md_content = pipe_result.get_markdown(image_dir)  # 包含图片相对路径

### 保存Markdown文件
pipe_result.dump_md(md_writer, f"{name_without_suff}.md", image_dir)

### 获取内容列表（JSON格式）
content_list_content = pipe_result.get_content_list(image_dir)

### 保存内容列表到JSON文件
pipe_result.dump_content_list(md_writer, f"{name_without_suff}_content_list.json", image_dir)

### 获取中间JSON格式数据
middle_json_content = pipe_result.get_middle_json()

### 保存中间JSON数据
pipe_result.dump_middle_json(md_writer, f"{name_without_suff}_middle.json")

1. 数据读取

调用：magic_pdf\data\data_reader_writer\filebase.py中FileBasedDataReader的read_at方法

def read_at(self, path: str, offset: int = 0, limit: int = -1) -> bytes:
    """Read at offset and limit.

    Args:
        path (str): the path of file, if the path is relative path, it will be joined with parent_dir.
        offset (int, optional): the number of bytes skipped. Defaults to 0.
        limit (int, optional): the length of bytes want to read. Defaults to -1.

    Returns:
        bytes: the content of file
    """
    fn_path = path
    if not os.path.isabs(fn_path) and len(self._parent_dir) > 0:
        fn_path = os.path.join(self._parent_dir, path)

    with open(fn_path, "rb") as f:
        f.seek(offset)
        if limit == -1:
            return f.read()
        else:
            return f.read(limit)

可设定offset和limit两个参数:

• offset：控制读取时的偏移量，比如从第n个字符后开始读取
• limit：控制读取的长度，比如读取n个字符

默认读取文件所有内容，以二进制形式读取，直接加载进内存。

如果文件特别大，可以考虑用这两个参数做分批读取。

2. 文件类型分类

对于PDF文件，进一步判断是图片型PDF(扫描件)还是文本型PDF。

具体判断逻辑在magic_pdf\filter\pdf_classify_by_type.py的classify函数：

def classify(total_page: int, page_width, page_height, img_sz_list: list, text_len_list: list, img_num_list: list,
             # text_layout_list: list,
             invalid_chars: bool):
    results = {
        "by_image_area": classify_by_area(total_page, page_width, page_height, img_sz_list, text_len_list),
        "by_text_len": classify_by_text_len(text_len_list, total_page),
        "by_avg_words": classify_by_avg_words(text_len_list),
        "by_img_num": classify_by_img_num(img_sz_list, img_num_list),
        # "by_text_layout": classify_by_text_layout(text_layout_list),
        "by_img_narrow_strips": classify_by_img_narrow_strips(page_width, page_height, img_sz_list),
        "by_invalid_chars": invalid_chars,
    }

这里进行了多方面的判断，具体方式如下：

• classify_by_area
  如果 PDF 里大部分页面（超过一半）的主要内容都是一张大图片（图片面积占了页面面积的一半以上），那就认为这个 PDF 是扫描件，需要 OCR 处理，否则认为这个 PDF 是文本型的（返回 True）。（在判断前，它会先尝试去掉水印图片，并把可能被切成小块的图片拼起来。）
• classify_by_text_len
  随机抽取一部分页面，只要其中任何一页的文字数量超过 100 个字符，就认为这个 PDF 是文本型的（返回 True）。
• classify_by_avg_words
  计算 PDF 所有页面的平均字符数，如果平均每页字符数超过 100，就认为这个 PDF 是文本型的（返回 True）。
• classify_by_img_num
  检查 PDF 是否属于一种特殊扫描件，其特点是：去除重复图片后，几乎每页都没有有效图片了，但原始图片数量在大部分页面上都非常多且数量一致。如果不是这种情况，就认为它是文本型 PDF（返回 True）。
• classify_by_img_narrow_strips
  检查 PDF 中是否有一半以上的页面，其绝大部分图片（至少 5 张且占该页图片总数的 80% 以上）都是非常细长的（即宽度占页面宽度的 90% 以上且至少是高度的 4 倍，或者高度占页面高度的 90% 以上且至少是宽度的 4 倍）。如果这种情况的页面比例低于 50%，则认为 PDF 在这个维度上倾向于是文本型的（返回 True）
• invalid_chars
  在扫描 PDF 文件内容时，是否检测到了无效或无法正常显示的字符，如果没有，判定为文本型（返回 True）。

最后，综合这6个条件，如果这6个条件都为True，即判定文件是文本型的PDF，有任意条件不通过，则判定文件为图片型PDF。

3. 设备选择

在正式处理前，需要先指定运行设备。

首先需要读取配置文件，相关代码在MinerU\magic_pdf\libs\config_reader.py

# 定义配置文件名常量
CONFIG_FILE_NAME = os.getenv("MINERU_TOOLS_CONFIG_JSON", "magic-pdf.json")

def read_config():
    if os.path.isabs(CONFIG_FILE_NAME):
        config_file = CONFIG_FILE_NAME
    else:
        home_dir = os.path.expanduser("~")
        config_file = os.path.join(home_dir, CONFIG_FILE_NAME)

    ifnot os.path.exists(config_file):
        raise FileNotFoundError(f"{config_file} not found")

    with open(config_file, "r", encoding="utf-8") as f:
        config = json.load(f)
    return config

该代码表明，它会根据系统环境变量MINERU_TOOLS_CONFIG_JSON去查找json的配置文件。

如果未设置此环境变量，默认会到用户家目录下，寻找magic-pdf.json这个文件。

该文件中，device-mode设定了模型运行的设备，有cpu、cuda、npu三种模式进行选择(如果填入值非这三类，视作cpu)。

如果选择了cuda或npu，会自动计算显存容量，并自适应调节batch_ratio，具体调节规则如下：

if gpu_memory >= 16:
    batch_ratio = 16
elif gpu_memory >= 12:
    batch_ratio = 8
elif gpu_memory >= 8:
    batch_ratio = 4
elif gpu_memory >= 6:
    batch_ratio = 2
else:
    batch_ratio = 1

对于CPU设备，batch_ratio默认设为1。

顺带一提，在配置文件中，无法显性指定多卡同时解析，如有多卡解析的需求，可参考仓库中基于 LitServe 的多 GPU 并行处理方案。

文件地址： https://github.com/opendatalab/MinerU/tree/master/projects/multi_gpu

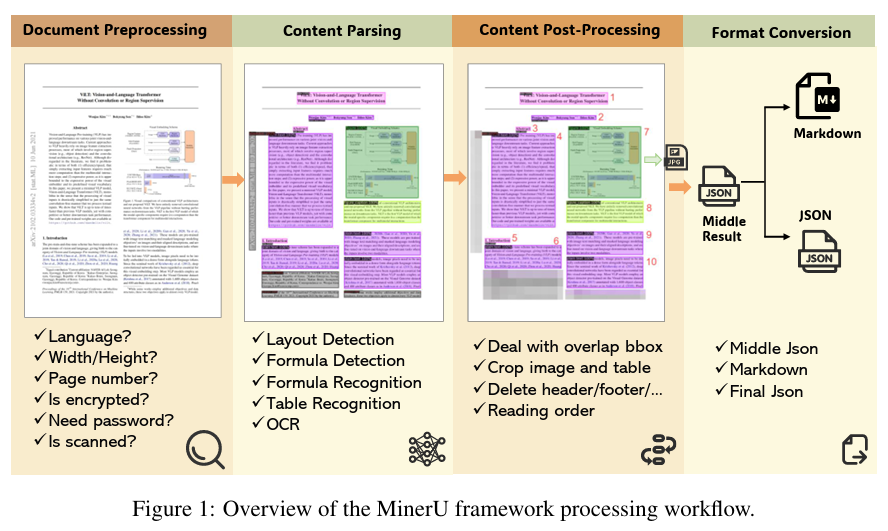

4. 解析处理

具体的处理流程在magic_pdf\model\batch_analyze.py。

图片型PDF会比文本型PDF多一个OCR处理的步骤，其它步骤一致。

1.布局分析

布局分析提供了两套模型可供选择：layoutlmv3和doclayout_yolo，默认采用后者。

doclayout_yolo也是MinerU所在组织OpenDataLab的研究成果。

仓库地址：https://github.com/opendatalab/DocLayout-YOLO

该算法是基于YOLO-v10对文件布局标记的数据集D4LA和DocSynth300K进行训练，从而检测出不同的布局信息。

数据集包含的文档布局示例如下：

2.公式处理

公式处理包含两个阶段：公式检测(MFD) 和 公式识别(MFR) 。

公式检测是指检测出公式所在位置，采用yolo_v8_mfd算法，未找到该算法的详细介绍，根据揣测是采用yolov8算法，在公式块标记的相关数据集上进行训练得到。

公式识别是指在得到公式区域的基础上，识别其中的具体内容，将其中的数学表达式图像转换为 LaTeX 语言，具体算法采用unimernet算法。

该算法也是OpenDataLab的自研算法。

仓库地址：https://github.com/opendatalab/UniMERNet

考虑到并不是所有的PDF文件中都有公式，因此，可以在配置文件中，将其关闭。默认的"enable"设置为开启状态，如需关闭公式处理，设为false。

"formula-config": {
    "mfd_model": "yolo_v8_mfd",
    "mfr_model": "unimernet_small",
    "enable": true
},

3.OCR处理

OCR是指将图像区域内容识别成文本，和公式处理类似，同样包含区域检测和区域识别两个阶段。

这两个阶段均是使用百度的PaddleOCR，该算法原生使用的PaddlePaddle框架，这里使用了pytorch的实现版本。

在这个文件magic_pdf\model\sub_modules\ocr\paddleocr2pytorch\pytorch_paddle.py中，有一个测试样例。

对于不同的语言进行OCR，需要使用不同的模型，在magic_pdf\model\sub_modules\ocr\paddleocr2pytorch\pytorchocr\utils\resources\models_config.yml这个配置文件，规定了不同语言所对应的采取的不同模型。

对于中文文本，检测模型使用ch_PP-OCRv3_det_infer,识别模型采用ch_PP-OCRv4_rec_infer。

在下载模型时，会将所有常见语言(中文、英文、日文、拉丁文等语言）的模型一次性下载下来，每个模型体积不大，基本在10-20MB左右。

4.表格识别

表格识别包含两个部分：表格文本识别和表格结构识别。

表格文本识别默认采用rapid_table这个依赖库，底层同样使用的是PaddleOCR，用来识别表格中的文本内容。

表格结构识别默认采用slanet_plus算法，用来识别表格结构。

该部分代码来自RapidTable这个仓库。

仓库地址：https://github.com/RapidAI/RapidTable

表格识别同样可以在配置文件中自由选择关闭，和公式处理一样，通过enable参数来控制开启和关闭。

    "table-config": {
        "model": "rapid_table",
        "sub_model": "slanet_plus",
        "enable": true,
        "max_time": 400
    },

5. 结果输出

最后可输出结果包括：

• model.pdf：布局分析的可视化结果
• file_layout.pdf：布局分析后，去除页眉页脚，标记真正内容的可视化结果
• spans.pdf：文本/图像/公式/表格区域检测的可视化结果
• middle.json：每一区域识别的中间结果
• content_list.json：分块内容识别结果，对每段落的小块区域进行合并

具体的相关接口参见magic_pdf\operators\pipes.py

其它文件处理

由于MinerU是针对PDF进行解析，因此本身的处理管道并不能处理其它格式的文件。

在v1.0.1版本后，进一步支持图像（.jpg及.png）、Word（.doc及.docx）、以及PPT（.ppt及.pptx）三类文件的解析。

1. MS-Office文件解析示例

对于 MS-Office 文件，需要通过 LibreOffice 将其转换成 PDF文件，再复用PDF的解析管道。(本地使用时，需要提前安装LibreOffice，并设置相应环境变量)

python示例脚本如下：

import os

from magic_pdf.data.data_reader_writer import FileBasedDataWriter, FileBasedDataReader
from magic_pdf.model.doc_analyze_by_custom_model import doc_analyze
from magic_pdf.data.read_api import read_local_office

# prepare env
local_image_dir, local_md_dir = "output/images", "output"
image_dir = str(os.path.basename(local_image_dir))

os.makedirs(local_image_dir, exist_ok=True)

image_writer, md_writer = FileBasedDataWriter(local_image_dir), FileBasedDataWriter(
    local_md_dir
)

# proc
## Create Dataset Instance
input_file = "demo.pptx"     # replace with real ms-office file

input_file_name = input_file.split(".")[0]
ds = read_local_office(input_file)[0]

infer_result = ds.apply(doc_analyze, ocr=True)

## 处理管道
pipe_result = infer_result.pipe_ocr_mode(image_writer)

pipe_result.dump_md(md_writer, f"{input_file_name}.md", image_dir)

### 获取内容列表（JSON格式）
content_list_content = pipe_result.get_content_list(image_dir)

### 保存内容列表到JSON文件
pipe_result.dump_content_list(md_writer, f"{input_file_name}_content_list.json", image_dir)

### 获取中间JSON格式数据
middle_json_content = pipe_result.get_middle_json()

### 保存中间JSON数据
pipe_result.dump_middle_json(md_writer, f"{input_file_name}_middle.json")

具体转换过程在magic_pdf\data\read_api.py文件的read_local_office方法。

考虑到Excel文件也属于MS-Office文件，因此，拿excel文件试了一下，发现也能正常跑通，只是会将整张表格内容变成一个html的格式，没有自动将每行内容区分开。

另外，拿这个脚本试了下.txt和.md文件，发现也能正常使用，后面可以直接借此拓展RagflowPlus的文件支持形式。

2. 图片文件解析示例

对于图片文件，无需转换成pdf，原本的管道可兼容，示例python脚本如下：

import os

from magic_pdf.data.data_reader_writer import FileBasedDataWriter, FileBasedDataReader
from magic_pdf.model.doc_analyze_by_custom_model import doc_analyze
from magic_pdf.data.read_api import read_local_images

# prepare env
local_image_dir, local_md_dir = "output/images", "output"
image_dir = str(os.path.basename(local_image_dir))

os.makedirs(local_image_dir, exist_ok=True)

image_writer, md_writer = FileBasedDataWriter(local_image_dir), FileBasedDataWriter(
    local_md_dir
)

# proc
## Create Dataset Instance
input_file = "demo.jpg"   # replace with real image file
input_file_name = input_file.split(".")[0]

ds = read_local_images(input_file)[0]

infer_result = ds.apply(doc_analyze, ocr=True)

## 处理管道
pipe_result = infer_result.pipe_ocr_mode(image_writer)

pipe_result.dump_md(md_writer, f"{input_file_name}.md", image_dir)

### 获取内容列表（JSON格式）
content_list_content = pipe_result.get_content_list(image_dir)

### 保存内容列表到JSON文件
pipe_result.dump_content_list(md_writer, f"{input_file_name}_content_list.json", image_dir)

### 获取中间JSON格式数据
middle_json_content = pipe_result.get_middle_json()

### 保存中间JSON数据
pipe_result.dump_middle_json(md_writer, f"{input_file_name}_middle.json")

补充材料

查看源代码时，发现了MinerU实际上复用了很多PDF-Extract-Kit的代码。

MinerU更多的是工程上的整合，如需更细致地挖掘某个步骤，可参考同属opendatalab的PDF-Extract-Kit这个仓库。
