从收货区到货架，不只是物品位置的移动，更是系统逻辑与效率博弈的展演舞台。本篇文章将以WMS上架管理为核心，结合原型图设计与功能实战，拆解上架流程中的关键节点与产品思考，

之前文章与大家分享了WMS产品架构图、预约入库管理、收货管理、质检管理、入库管理部分，今天继续为大家分享WMS系列中的原型图设计及逻辑实战部分：上架管理。

场景说明

1、仓库质检完成后，将质检完成的货放到存货区区。

2、支持通过打印的纸质上架单或通过PDA上架。

3、上架完成后新增库存，生成库存记录，生成待对账记录【对账、结算部分待后续讲解财务结算部分时再详细讲解】

说明：有些系统是质检完成后生成待入库单，有些系统是质检完成后生成上架单，上架完成后生成已完成的入库单，根据自己公司的实际情况进行产品设计，本原型图提供两种方案，本节主要讲解上架单，入库单可以看上篇文章。

上架管理

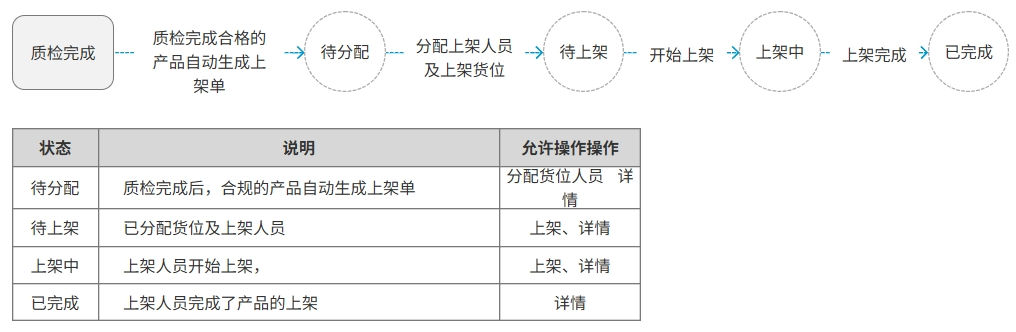

状态说明

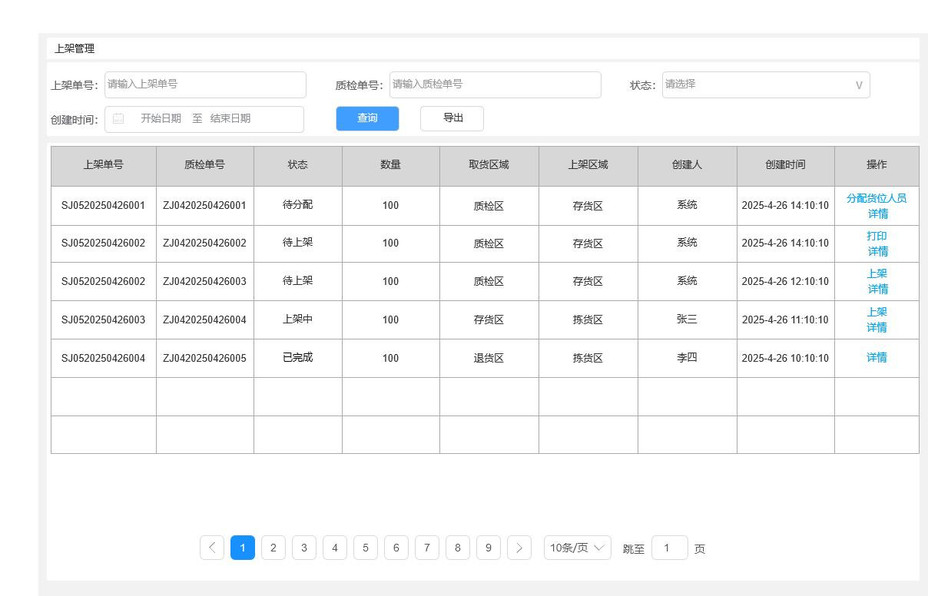

页面属性详情

查询区关键信息说明

上架单号：精确查询。

质检单号：精确查询。

状态： 单选，可选值详见状态说明。

创建时间：精确到天，包含两边日期。

导出；导出符合查询条件的数据，导出的列同步列表中展示的数据。

列表关键信息

排序：按创建时间倒序。

上架单号：生成规则：SJ+05+年月日+三位流水号，如SJ0520250521001。

数量：已质检合格需要上架的总数量。

取货区域：目前货物所在区域。

上架区域：货物将要上架的区域。

创建人：当前单据创建人，若是质检完成后自动创建的单据，创建人为系统。

主要操作

分配货位人员：点击后弹出分配货位及上架人员页面。

详情：点击后弹出详情页

上架：点击后弹出上架页面

打印：打印纸质的上架单，方便上架人员进行上架。实际中打印功能很少用，都是通过PDA进行上架，PDA功能，后续分享。

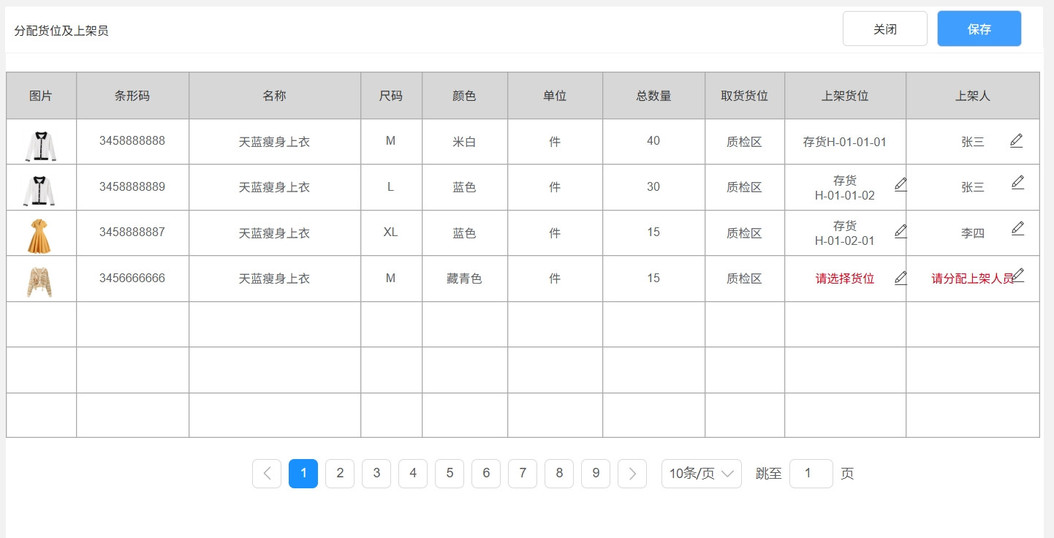

分配货位及人员

1、进入此页面时上架货位及上架人员默认规则如下：

上架货位：当前产品在存货区是有货位，若有货位，默认当前货位且不允许修改；若无，显示“请选择货位”。

上架人员：当前货位维护人员是否上班【货位与负责人关系及排班功能后续分享】，若上班，默认当前人员，若不上班，显示“请分配上架人员”。

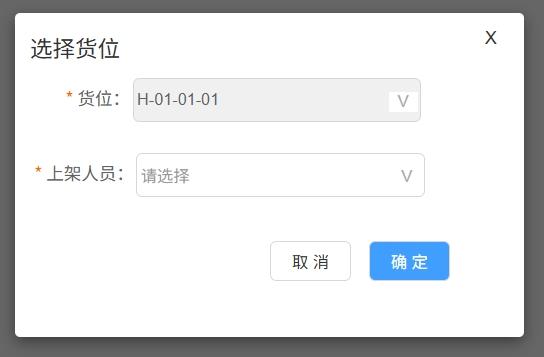

2、点击修改货位或上架人图标时，弹出选择货位及人员页面

货位：只能选择存货区已启动且未关联产品的货位。

上架人员：当日所有上班人员；默认当前货位对应的已上班的负责人员，可以修改。

确定：更新当前行对应的货位及上架人员。

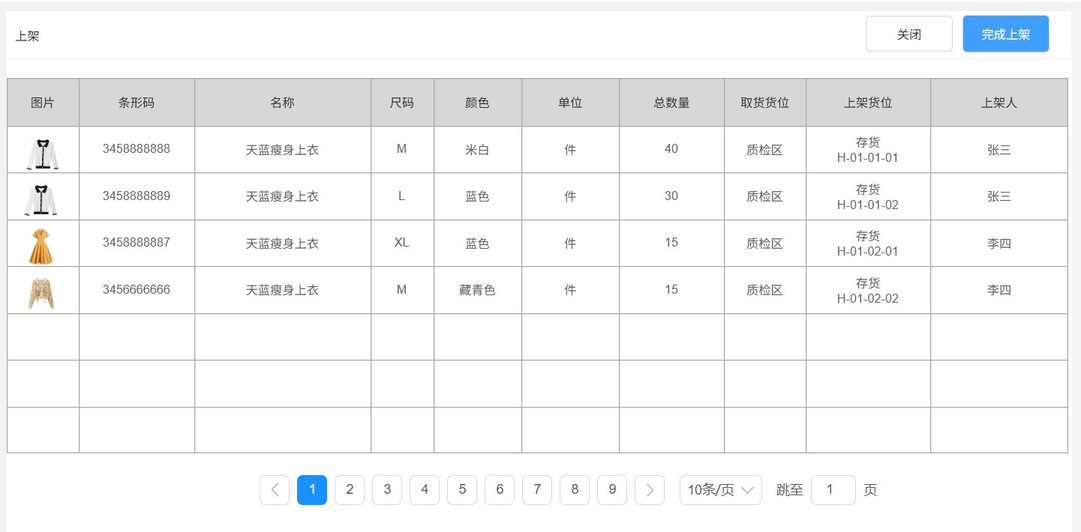

上架

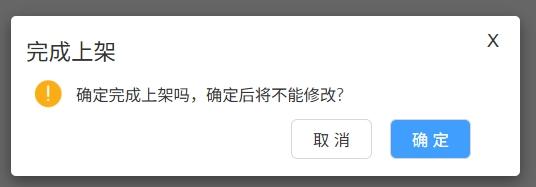

完成上架：弹出二次确认框“确定完成上架吗，确定后将不能修改？”。

确定后：

1）更新上架单状态为已完成.

2）生成入库单，状态为已完成。

3）增加实际库存。

4）更新预约入库单为已完成。

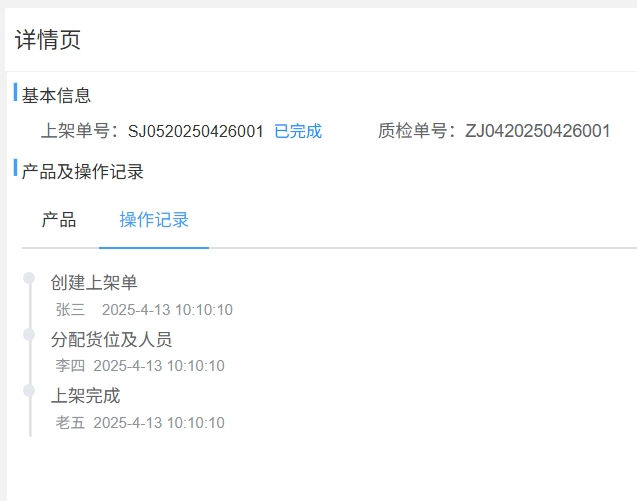

详情

下篇文章继续为大家分享补货管理。
